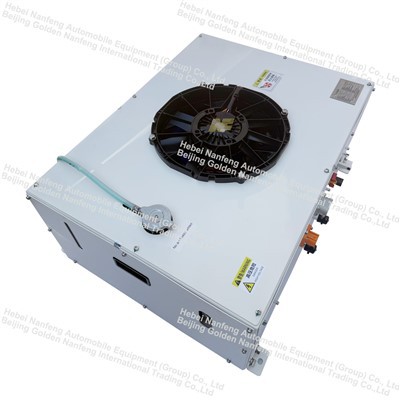

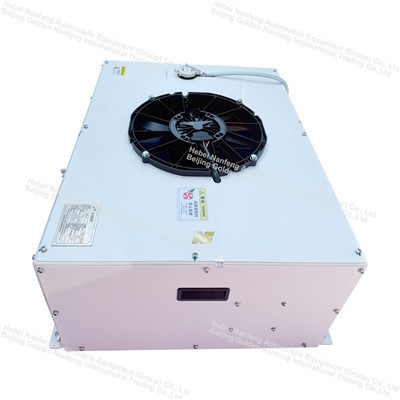

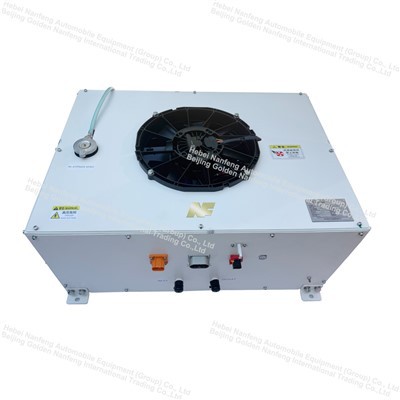

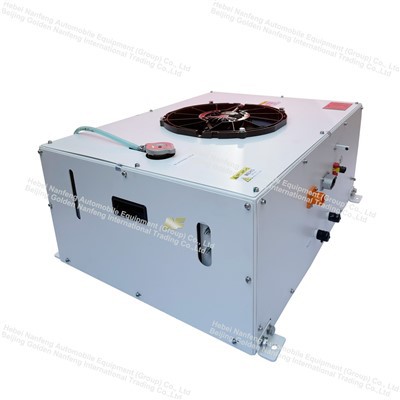

Batareya to'plamining issiqlik boshqaruvi tizimi

Agar siz batareyalar to'plamining issiqlik boshqaruv tizimini izlayotgan bo'lsangiz, mahsulotni fabrikamizdan ulgurji sotishga xush kelibsiz. Xitoyning etakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri sifatida biz sizga eng yaxshi xizmat va tezkor yetkazib berishni taklif qilamiz. Endi sotuvchimiz bilan kotirovkani tekshiring.



Battery Pack termal boshqaruv tizimi







An'anaviy issiqlik tarqalishi usullari bilan solishtirganda, bu mahsulot xususiyatlaritez issiqlik tarqalishi, yuqori samaradorlik, barqaror haroratni nazorat qilish va batareyaning ishlashini sezilarli darajada yaxshilash va batareyaning ishlash muddatini uzaytirishi mumkin.

Ushbu qurilma uchta rejimga ega:



1. Sovutish rejimi

2. Isitish rejimi

3. O'z{1}}aylanish rejimi.



Qurilma BMS batareya to'plami tomonidan quvvatlanadigan parametrlar asosida uchta rejim o'rtasida almashinadi.









Avtomobilni ishlatish yoki zaryadlash vaqtida batareya to'plami harorati atrof-muhit harorati yoki batareya paketining o'zi zaryadlash va zaryadsizlanish xususiyatlari tufayli ko'tarilishi mumkin, buning natijasida batareya optimal muhitdan tashqarida ishlaydi. Bu mahsulot suv bilan sovutilgan{1}}batareya paketlari bilan ishlash uchun maxsus moʻljallangan. Suv haroratini nazorat qilish orqali u akkumulyator batareyasining ma'lum bir harorat oralig'ida ishlashini ta'minlaydi va shu bilan batareya sifatini kafolatlaydi, uning ishlash muddatini uzaytiradi va avtomobilning harakatlanish masofasini ta'minlaydi.



Model	EHP6.0-1	Sovutgich quvvati	7 kVt
Nominal kuchlanish	600V DC	Aloqa usuli	CAN2.0
Boshqarish kuchlanishi	24V	Sovutgich	R134a
Isitish quvvati	8 kVt	ish harorati	-40 daraja -50 daraja
Haddan tashqari kuchlanishdan himoya qilish / tiklash kuchlanishi	750/720V DC	Og'irligi	＜55 kg
Past kuchlanishdan himoya qilish / tiklash	400/430V DC	Rang	oq







Ushbu mahsulotning asosiy tuzilishi sovutish va isitish tizimiga va elektr tizimiga bo'lingan.



Sovutish va isitish tizimining asosiy qismlariga elektr kompressor, electric isitgich, mikrokanalli kondensator, kondensator ventilyatori, suv nasosi, quritgich filtri, termal kengaytirish valfi va plastinka issiqlik almashtirgichi.



Elektr tizimining asosiy qismlariga boshqaruvchi va simli simlar kiradi.









Yangi energiya yuk mashinasi

Yangi energiya avtobusi

Yangi energiya stansiyasi



muhandislik mashinalari









Kompaniyaning EHP batareyasining issiqlik boshqaruv tizimining sxematik diagrammasi 2-1-rasmda ko'rsatilgan. Rasmdagi qattiq qizil chiziq sovutish davrini, chiziqli ko'k chiziq esa sovutish suvi aylanishini ifodalaydi.





Sovutish rejimi



Fan va kompressor yoqilganda, yuqori{0}}harorat, yuqori{1}}bosimli sovutgich kompressordan chiqariladi, issiqlikni chiqarish va sovutish uchun kondensatorga kiradi, so'ngra bosim va haroratni pasaytirish uchun termostatik kengaytirish klapanidan o'tadi. Past{3}}bosimli, past haroratli sovutgich akkumulyator batareyasi sovutgichiga issiqlik almashinuvi uchun-batareya to'plamidan oqib chiqayotgan yuqori haroratli sovutgichga kiradi. Issiqlikni yutgandan so'ng, sovutgich kompressorning assimilyatsiya portiga kiradi va bitta sovutish aylanishini tugatadi. Shu bilan birga, batareya to'plamining chiqishidan oqib chiqadigan yuqori haroratli sovutish suvi sovutgich orqali pompalanadi, sovutiladi va batareyani sovutish uchun akkumulyator batareyasi kirishiga kiradigan past haroratli sovutish suvi hosil qilib, bitta suv aylanishini yakunlaydi.



Isitish rejimi

Fan va kompressor o'chirilgan, suv nasosi va elektr isitgich yoqilgan va past haroratli sovutish suvi sovutgichdan oqib, batareyani isitish uchun batareyaga kirishdan oldin elektr isitgich tomonidan isitiladi.





Oʻz{0}}aylanma rejimi

Kompressor va elektr isitgich o'chirilgan, suv pompasi va fan yoqilgan. Sovutish suvi issiqlik boshqaruv bloki va batareyalar to'plami o'rtasida aylanib, batareya paketidagi issiqlikni olib tashlaydi.



























Zavod tekshiruvi buyumlari



Mahsulotni zavod tekshiruvi ob'ektlari o'lchovli tekshiruv, vizual tekshirish va ishlash testini o'z ichiga oladi.

Tekshirish ob'ektlarini yozing



Mahsulotni yakunlash bo'yicha tekshirish elementlariga ishlash testi, yuqori harorat sinovi, izolyatsiyaga chidamlilik sinovi, sızdırmazlık testi, tebranish sinovi, chidamlilik sinovi va boshqalar kiradi.
